Un acceso principal de un recinto de 40.000 m² abre y cierra alrededor de 1.800 veces al día. Eso son unos 650.000 ciclos al año en la misma bisagra, el mismo pivote y el mismo marco. Cuando nos sentamos con un project manager a revisar el cuadro de carpintería, esa cifra es lo primero que ponemos sobre la mesa, porque cambia absolutamente todo lo que viene después.
Hemos participado en la especificación y montaje de carpintería metálica en nueve superficies comerciales desde 2016, entre obra nueva y reposiciones con el edificio abierto al público. Y el patrón se repite: las ventanas y puertas de aluminio para centros comerciales no fallan por el material, fallan por una decisión tomada tarde. Un umbral replanteado antes de conocer el espesor del pavimento acabado. Una luna pedida templada cuando la normativa exigía laminada. Un operador automático elegido por precio sobre un hueco que pesaba 180 kg por hoja.
Lo que sigue es el orden en que nosotros abordamos estos proyectos: cuatro pilares, en secuencia, porque cada uno condiciona al siguiente. Saltarse el primero y empezar por el catálogo de perfiles es el error que más dinero cuesta en obra.
Los cuatro pilares que condicionan cualquier carpintería en un recinto de gran afluencia
La carpintería de aluminio de una gran superficie comercial es carpintería de edificio de uso público: se dimensiona por ciclos de apertura, no por metros cuadrados, cumple requisitos de evacuación, integra control de acceso y debe poder sustituirse pieza a pieza sin cerrar el complejo. Esa es la diferencia con la residencial.
¿Por qué no sirve trasladar sin más la solución de un edificio de oficinas? Porque en una oficina el hueco se abre doce veces al día y lo usa gente que conoce el edificio. Aquí lo usa un público que empuja con el carro, con el cochecito, con las dos manos ocupadas y sin mirar.
Los cuatro condicionantes que ordenamos antes de abrir un catálogo son volumen de paso, evacuación, continuidad visual y mantenimiento en servicio. Ninguno es negociable. Los cuatro se contradicen entre sí en algún punto, y ahí está el trabajo real del especificador.
Volumen de paso diario y ciclos de apertura
Un acceso secundario de galería, el que da a la zona de restauración, lo medimos en un proyecto de Valladolid en 2021: 740 ciclos en un sábado de diciembre, contados con un sensor de paso durante ocho horas. El acceso principal del mismo complejo triplicaba esa cifra.
Esa diferencia justifica herrajes de gamas distintas. Un pivote de suelo homologado para 500.000 ciclos cuesta, según los pedidos que manejamos, en torno a un 60% más que uno de gama media, pero el de gama media hay que reponerlo cada dos o tres temporadas. Con el coste de la intervención nocturna incluido, la cuenta sale al revés de lo que parece en el presupuesto inicial.
Nosotros documentamos siempre el ciclo estimado por hueco en el cuadro de carpintería. Una columna más, un dato que el instalador y el mantenedor agradecen cuatro años después.
Exigencias de evacuación y recorridos protegidos
Si el hueco está en un recorrido de evacuación, el sentido de apertura, el herraje y el acristalamiento dejan de ser una elección estética. El DB-SI del Código Técnico establece que las puertas previstas para la evacuación de más de 100 personas abren en el sentido de salida, y a partir de ahí se encadenan decisiones: barra antipánico, liberación del control de acceso, material que al romper no genere fragmentos cortantes.
Aquí viene el conflicto típico. Operación quiere un acceso que se bloquee a las 22:00 con el sistema centralizado; la normativa exige que ese mismo paso se libere ante señal de alarma. Las dos cosas son compatibles, pero solo si se resuelven en la fase de especificación y no con un parche eléctrico tres semanas antes de la apertura.
Continuidad entre fachada, atrio y escaparates de local
El visual de un gran complejo se arruina cuando la fachada lleva montantes de 50 mm, el atrio de 65 y los locales cada uno lo que quiere su franquicia. Mantener una familia de perfilería coherente en todo el edificio es más fácil de escribir que de ejecutar, porque los inquilinos llegan después y traen su propio manual de marca.
La solución que mejor nos ha funcionado es fijar en el manual de inquilinos tres parámetros y solo tres: anchura máxima de montante visto, acabado y tipo de canto en el escaparate. El resto, libertad. (Todos los manuales de marca son inflexibles hasta que alguien los lee con un plano delante). Con más restricciones, nadie las cumple.
Mantenimiento con el edificio en funcionamiento
Ningún complejo cierra para cambiar un cierrapuertas. Eso significa que todo elemento debe ser sustituible desde el interior, en una franja de cuatro o cinco horas de madrugada, sin andamio y sin tocar el acristalamiento.
Un perfil con junquillo exterior en planta baja obliga a trabajar desde la calle con plataforma. El mismo sistema con junquillo interior permite reponer un paño roto a las tres de la mañana con dos operarios. Es el tipo de detalle que yo reviso antes que la ficha de prestaciones, porque no aparece en ninguna comparativa de catálogo y decide el coste de explotación de los siguientes veinte años.
Pilar 1: el perfil y la anchura de montante como punto de partida
Elegida la exigencia de uso, toca el sistema. Y hay que decirlo claro: la mayoría de los proyectos sobredimensionan la perfilería en fachada y la infradimensionan en los accesos de alto tráfico. Justo al contrario de lo que haría falta.
Confesión incómoda: en 2018 especificamos un sistema de montante medio para seis accesos de galería porque los cálculos de carga de viento daban holgados y el presupuesto apretaba. Los cálculos estaban bien. Lo que no habíamos previsto era el impacto repetido de los carros de reparto contra el marco inferior durante la carga matinal. A los catorce meses, tres de esos seis huecos tenían el perfil inferior deformado (y sí, lo que ahorramos entonces se gastó tres veces en reposiciones). Desde entonces distinguimos entre solicitación estructural y solicitación por abuso, y son dos cosas distintas.
Montante estrecho, medio y ancho: qué soporta cada uno
Para ordenar la decisión, esta es la tabla que usamos internamente como primer filtro:
| Anchura de montante visto | Luz máxima recomendada | Uso típico en el edificio |
|---|---|---|
| 45-50 mm (estrecho) | Hasta 2,40 m | Escaparates de local, divisiones interiores |
| 60-70 mm (medio) | Hasta 3,60 m | Fachada de galería, accesos secundarios |
| Más de 80 mm o con refuerzo (ancho) | Por encima de 3,60 m | Atrios, muros cortina, accesos principales |
Los valores son orientativos y cada sistema certificado tiene su propia tabla de cálculo. Lo que no varía es la lógica: a mayor luz y mayor peso del acristalamiento, más inercia necesita el perfil, y la inercia se paga en milímetros vistos. La anchura del montante decide además qué herrajes pueden instalarse, así que condiciona el Pilar 3 antes de llegar a él.
En accesos de gran paso añadimos un criterio extra que no es estructural. Un marco demasiado fino transmite sensación de fragilidad al usuario, y eso se traduce en empujones más fuertes y en más golpes. Cuestión de percepción, pero medible en averías.

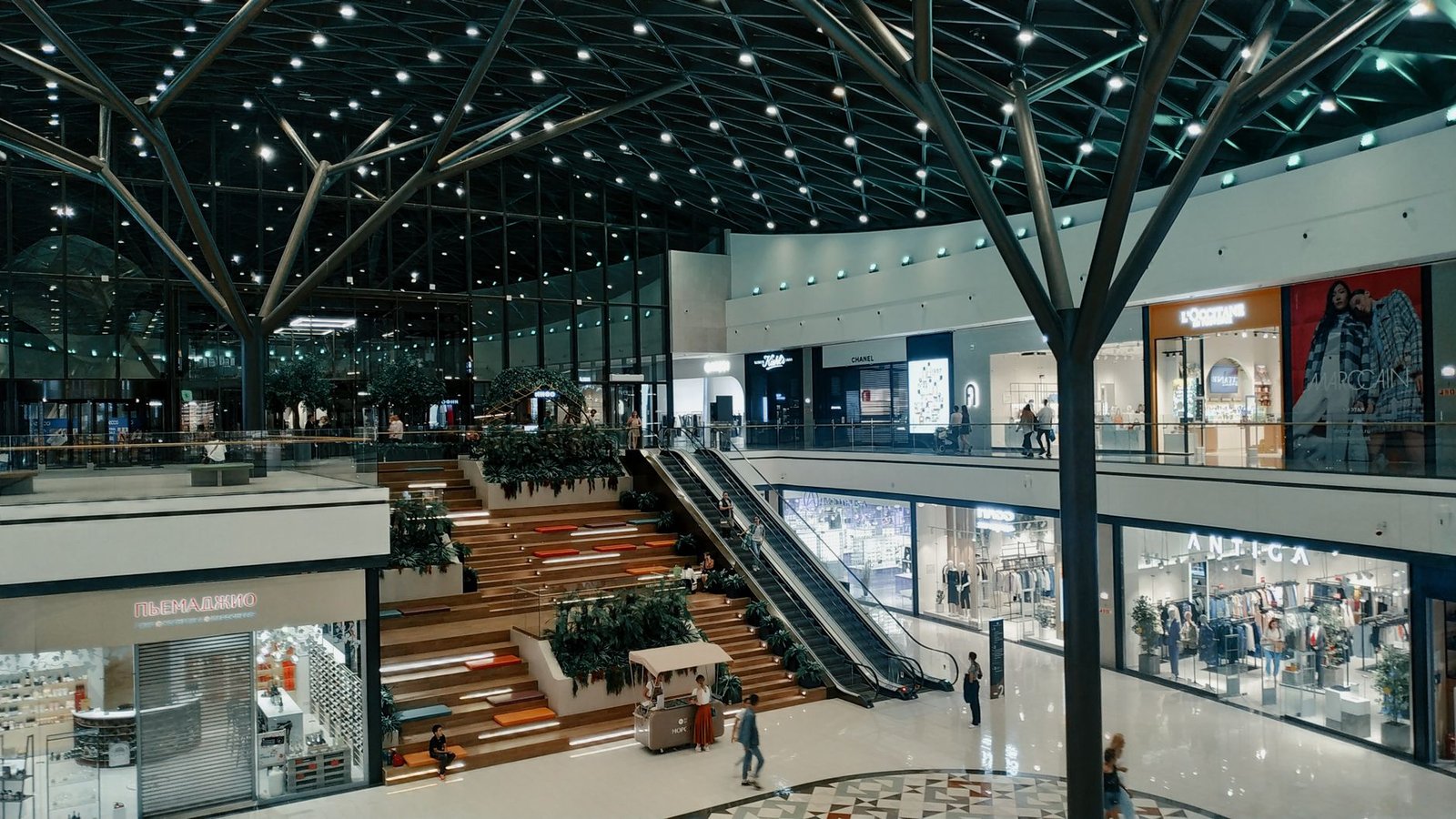

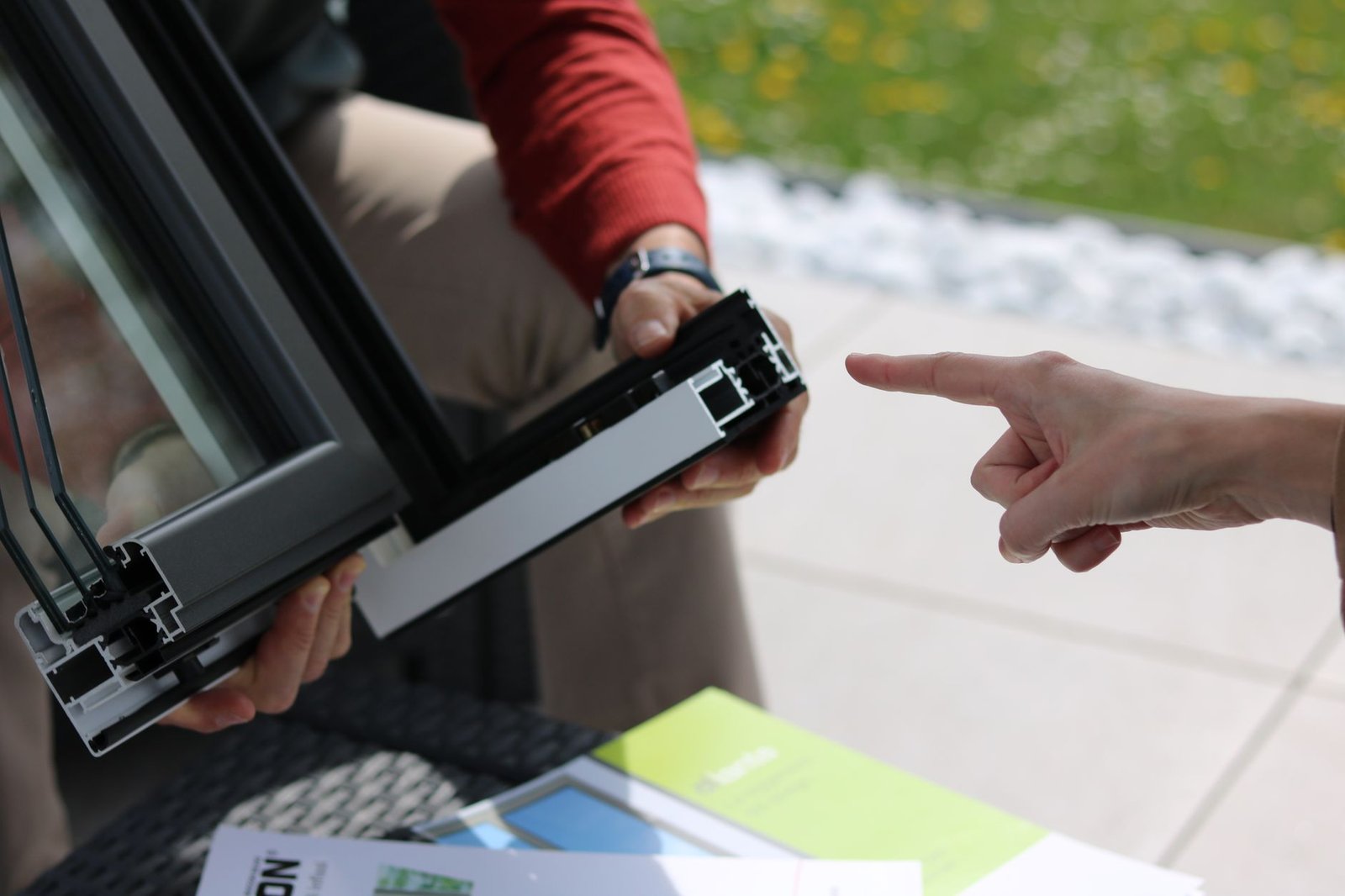

Rotura de puente térmico en atrios acristalados de gran superficie
En un atrio de 600 m² de superficie acristalada, la perfilería representa entre el 12% y el 18% del área total. Parece poco. En invierno, con el interior a 21 °C y el exterior a 2 °C, un sistema sin corte térmico puede generar condensación visible en la cara interior de los montantes durante varias horas al día.
El agua de condensación cae. Cae sobre pavimento pulido y transitado por miles de personas. Esa es la razón de fondo para exigir rotura de puente térmico en estos huecos, más allá del ahorro energético: el riesgo de resbalón y la responsabilidad que conlleva.
Un sistema con poliamida de 24 mm o superior suele bajar la transmitancia del marco a valores en torno a 2,0-2,5 W/m²K, frente a los 5,5 o más de un perfil sin corte. La diferencia en factura de climatización se nota, pero el argumento que convence a la propiedad es siempre el de las gotas en el suelo.
Anodizado frente a lacado en zonas de roce constante
El lacado en polvo da libertad cromática total y un acabado homogéneo excelente. Resiste bien la intemperie. Lo que no resiste igual de bien es el roce mecánico continuado a la altura de la mano y del carro.
El anodizado, al ser una capa de óxido integrada en el propio metal y no una película depositada encima, aguanta mejor ese desgaste. En los marcos inferiores de accesos principales y en los tiradores especificamos anodizado de 20 micras siempre que el diseño lo permita. El resto de la fachada, lacado: es donde manda el color corporativo.
Combinar ambos acabados en el mismo edificio exige cuidado. Un anodizado natural junto a un lacado gris nunca casan del todo bajo luz artificial, y detrás aparece siempre alguien de la propiedad preguntando por qué no son iguales. Lo resolvemos agrupando acabados por zonas, no por elementos.
Pilar 2: el vidrio como elemento de seguridad, no solo de imagen
En superficie acristalada, el paño supone en torno al 85% del hueco y, según nuestros últimos ocho presupuestos cerrados, entre el 55% y el 70% del coste del conjunto. Y es el único componente que, al fallar, puede lesionar a alguien de gravedad.
El cuadro de acristalamientos debería elaborarse zona por zona, no por tipos. Nos hemos encontrado pliegos que especificaban «laminado 4+4 en todo el proyecto», lo que significa pagar laminado donde no hace falta y quedarse corto en la cubierta del atrio, donde había tres paños que requerían un tratamiento completamente distinto.
Templado, laminado y doble acristalamiento según la zona del recinto
| Tipo de vidrio | Comportamiento al romper | Zona del edificio y función |
|---|---|---|
| Templado | Cinco veces más resistente al impacto; se desintegra en granos | Mamparas interiores y paños de choque a la altura del pecho |
| Laminado | Los fragmentos quedan adheridos al butiral | Obligado en techos, cubiertas y barandillas |
| Templado + laminado | Resistencia al impacto e integridad del paño | Cubiertas acristaladas y lucernarios sobre zona de paso |
| Doble acristalamiento | Según composición de las hojas | Solo en la envolvente exterior, nunca en divisiones interiores |
La regla práctica es sencilla: si al romperse puede caer sobre una persona, laminado. Si alguien puede chocar contra él a la altura del pecho, templado o laminado según el DB-SU. Si separa interior de exterior, cámara.
En escaparates de local añadimos un criterio comercial: el laminado con butiral acústico reduce entre 3 y 5 dB la transmisión respecto a un monolítico equivalente, y en una galería con música ambiental a 70 dB eso se percibe nada más cruzar el umbral de la tienda.
Control solar en cubiertas y galerías interiores
Una cubierta acristalada orientada al sur puede aportar al espacio interior cargas térmicas de más de 400 W por metro cuadrado en julio. Sin control solar, la climatización no da abasto y el confort en la última planta se desploma a partir de las dos de la tarde.
Las composiciones de control solar con capa magnetrónica permiten factores solares en torno a 0,25-0,35 manteniendo transmisiones luminosas del 50-60%. Se conserva la luz natural, que es el motivo por el que se puso ese techo transparente, y se corta la mayor parte del aporte térmico.
Lo que descubrimos al medir con sonda en un proyecto de 2022: el beneficio real no estaba en la factura eléctrica, sino en que los locales de la planta superior dejaron de registrar caídas de afluencia en las horas centrales del verano.

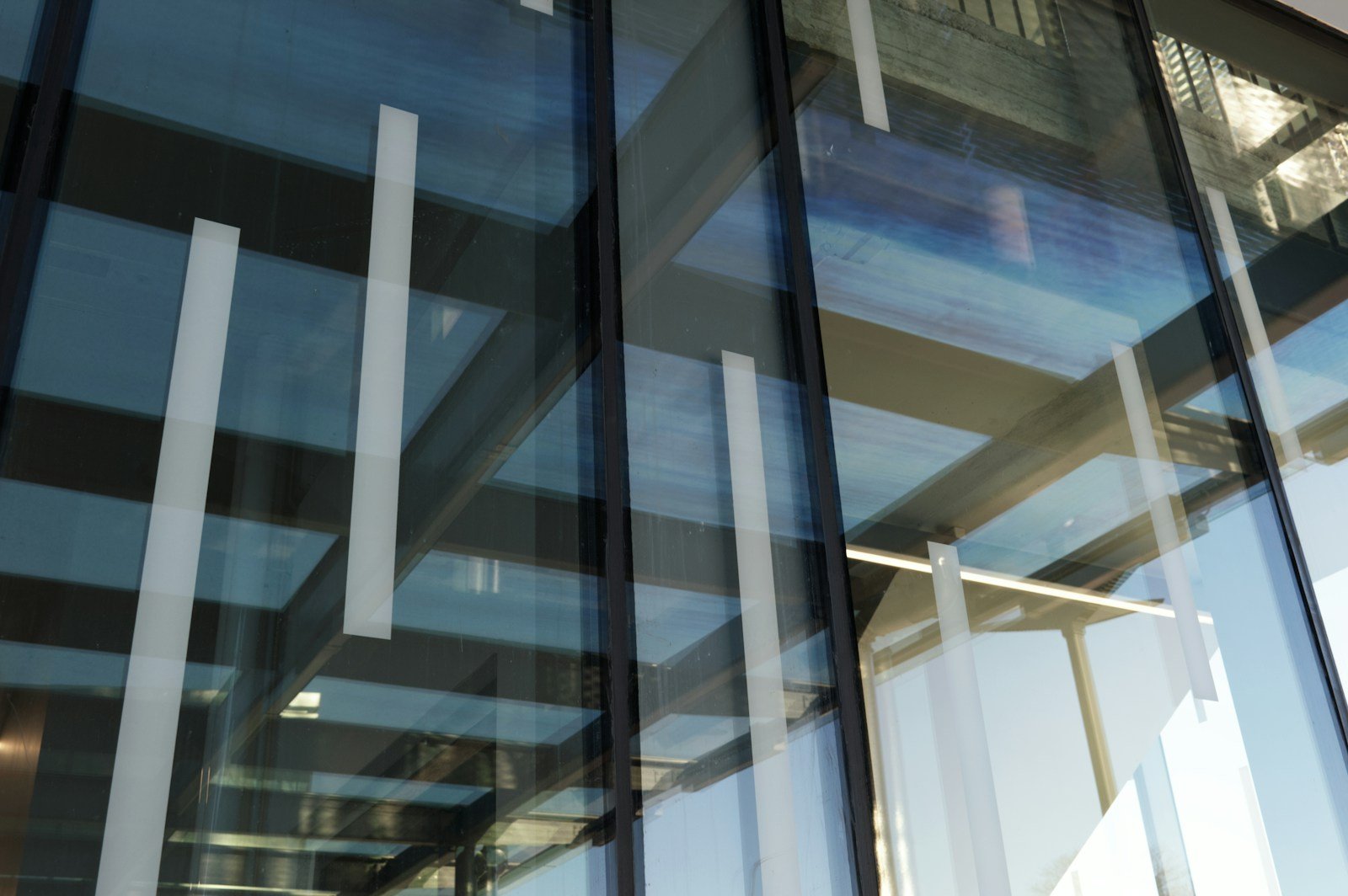

Serigrafías y señalización de vidrios de paso
Un paño transparente de suelo a techo, perfectamente limpio, es invisible. Las personas chocan contra él. Ocurre, lo hemos visto, y genera parte reportado.
La señalización mediante bandas serigrafiadas o vinilos a dos alturas (en torno a 0,90 m y 1,50 m del suelo) no es un capricho estético. En paños de paso y mamparas interiores la consideramos obligatoria, y el diseño hay que cerrarlo con la dirección de arte antes de fabricar: una serigrafía horneada en fábrica dura toda la vida del elemento, un vinilo pegado después se levanta en año y medio.
Pilar 3: herrajes, control de acceso y apertura en emergencia
El herraje es el 5% del coste y el 80% de las averías. Esa proporción, que suena a exageración, es la que arrojaron los registros de mantenimiento de un complejo que auditamos en 2020: de 134 incidencias de carpintería en dieciocho meses, 109 afectaban a mecanismos de cierre, pivotes u operadores. Ninguna al perfil, cuatro al acristalamiento.
Aquí es donde más se nota la diferencia entre un proveedor que trabaja habitualmente retail y uno que viene de vivienda. Si estáis valorando opciones, en nuestra sección de accesos de aluminio para comercios explicamos las configuraciones de hoja y herraje que mejor aguantan el uso intensivo. Es el punto donde más preguntas recibimos de arquitectos técnicos.

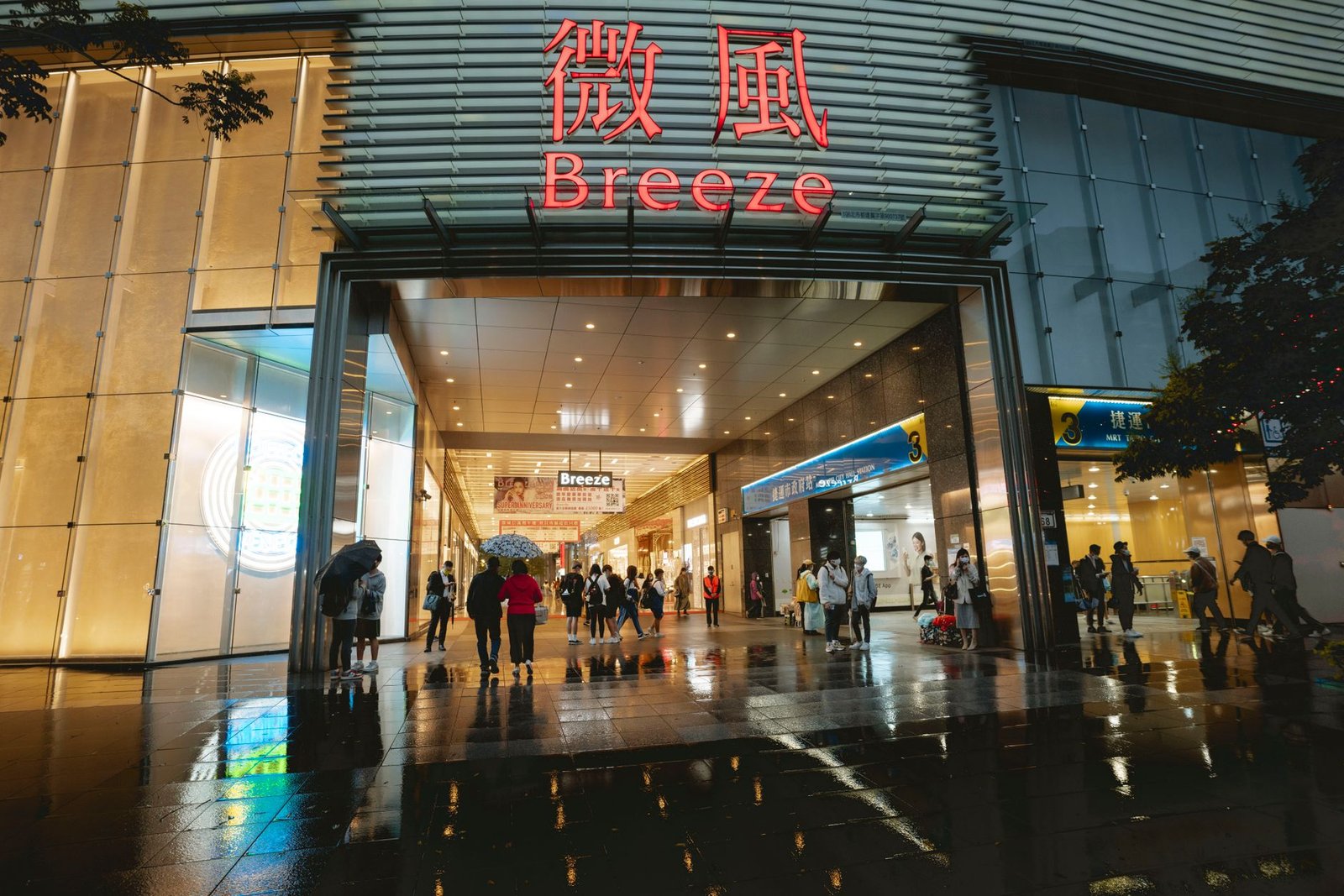

Pivotes, cierrapuertas y operadores automáticos para alto tráfico
Tres familias, tres lógicas. El pivote de suelo soporta hojas pesadas y queda oculto, pero su sustitución implica levantar pavimento. El cierrapuertas aéreo es accesible y se cambia en veinte minutos, aunque limita el peso y queda visto. El operador automático elimina el esfuerzo del usuario y es casi obligatorio en accesos principales de nueva planta.
Para un operador deslizante, el dato crítico es el peso por hoja. Un acceso de 2,20 m de alto por 1,10 de ancho con laminado 6+6 y marco pesa alrededor de 125 kg. Si se especifica un operador con capacidad de 120 kg «porque el cálculo da justo», en año y medio el motor empieza a perder velocidad de cierre. Dimensionamos siempre con un 30% de margen sobre el peso real.
Barras antipánico y liberación de cerraduras eléctricas
Una barra antipánico conforme a EN 1125 permite abrir empujando con cualquier parte del cuerpo y con una fuerza inferior a 80 N. Eso funciona si nadie ha añadido después un cerrojo manual «para el cierre nocturno» (que alguien instala siempre con la mejor intención del mundo). Lo hemos encontrado en inspección más veces de las que me gustaría recordar.
El cierre nocturno se resuelve con electromagnéticos o motorizados conectados a la central de incendios, que liberan por fallo de alimentación. Nunca con un elemento que requiera una segunda maniobra. Y hay que probarlo con el edificio en carga, no en vacío: un marco que ha trabajado todo el día con 25 °C de diferencia térmica se comporta distinto a las siete de la mañana.
Integración con el sistema de gestión del centro
Si el complejo tiene BMS, los accesos motorizados deberían reportar estado y número de ciclos. Suena a lujo. Es lo que permite programar el mantenimiento preventivo por uso real en lugar de por calendario, y en nuestra experiencia reduce las incidencias no programadas en torno a un tercio.
Total, que pedir al fabricante del operador un contacto libre de potencial y la trama de comunicación cuesta cero en fase de proyecto. Añadirlo después cuesta abrir falsos techos.
Pilar 4: la integración en obra que decide si el sistema funciona
Con los tres pilares anteriores resueltos sobre plano, el proyecto puede seguir fracasando en obra. La carpintería es el oficio que llega cuando ya han pasado estructura, albañilería, pavimentos e instalaciones, y hereda todas sus tolerancias acumuladas.
Lo asumí mal durante mis primeros años: creía que un replanteo riguroso al inicio bastaba para fabricar con seguridad. Lo que ocurrió en una ampliación de 2019 fue que el pavimento acabado subió 22 mm respecto a proyecto por un cambio de porcelánico y recrecido. Los umbrales ya estaban fabricados. Desde entonces no autorizamos fabricación de ningún hueco a nivel de suelo sin cota de pavimento confirmada por escrito y firmada.

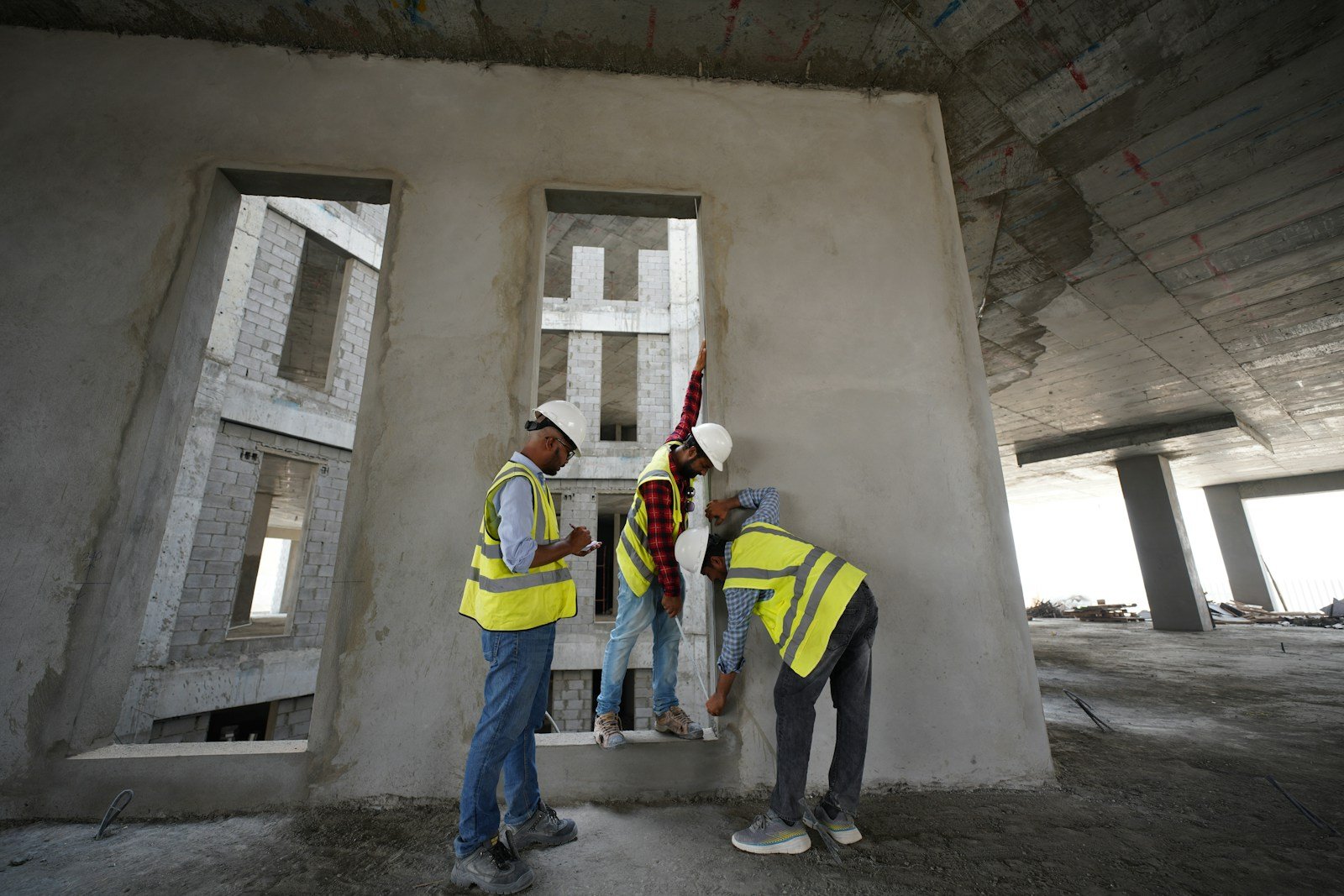

Cotas de hueco, nivel de pavimento acabado y tolerancias
La medición debe hacerse sobre obra ejecutada, nunca sobre plano, y con holguras definidas: habitualmente entre 10 y 20 mm por lateral para sellado y nivelación. Un hueco medido con 5 mm de holgura no admite ninguna desviación de la estructura.
En grandes luces añadimos control de aplomo cada 3 metros. Una desviación de 8 mm en 4 metros de altura, perfectamente aceptable para albañilería, deja un montante visiblemente torcido contra un paño de 12 mm de canto.
Umbrales, barreras de agua y accesibilidad sin resaltos
¿Cómo se consigue un paso sin resalto que además no deje entrar agua de lluvia batiente? Con rebaje en la losa, canal de recogida conectado a desagüe y perfil de umbral enrasado. Las tres cosas, no una.
La accesibilidad exige resaltos máximos de 20 mm biselados, y en accesos principales la propiedad suele pedir cero resalto. Es compatible con la estanqueidad, pero obliga a coordinar con estructura antes del hormigonado. Después solo quedan soluciones de compromiso.
Secuencia de replanteo, fabricación y montaje por fases
El orden que seguimos: replanteo sobre obra, confirmación de cotas de pavimento, fabricación de premarcos, montaje de premarcos, ejecución de acabados, medición definitiva de hojas y acristalamientos, montaje final. Siete pasos, y el séptimo nunca antes de que el pavimento esté puesto.
En reposiciones con el edificio abierto, cada fase se planifica en ventanas nocturnas de cuatro horas con el hueco protegido mediante cerramiento provisional. Encarece el montaje entre un 25% y un 40% según los últimos tres contratos que hemos ejecutado así. No hay alternativa: nadie cierra una galería tres días.
Cómo se traduce todo esto en un cuadro de carpintería cerrado
Los cuatro pilares convergen en un único documento: el cuadro de carpintería. Si ese cuadro está completo, la obra avanza sin sobresaltos. Si tiene huecos, cada hueco se resuelve en obra bajo presión de plazo, y ahí es donde se toman las malas decisiones.
Eso rara vez ocurre cuando el proveedor entra en la última fase, con el pliego cerrado y las cotas ya comprometidas por otros oficios. Trabajar con una empresa de ventanas de aluminio en Valladolid que participe en la redacción de ese cuadro y no solo en su ejecución cambia bastante las cosas, porque las incompatibilidades entre perfil, acristalamiento y herraje se detectan antes de fabricar. Nosotros entramos en esa fase siempre que el equipo de proyecto nos lo permite.
Documentación mínima que debe acompañar el pedido
- Ficha de sistema con ensayos de permeabilidad, estanqueidad y resistencia al viento.
- Cálculo de espesores por hueco según carga y canto.
- Declaración de prestaciones y marcado CE del conjunto.
- Certificado EN 1125 o EN 179 de los herrajes de evacuación.
- Esquema de liberación eléctrica y su conexión a la central de incendios.
- Protocolo de mantenimiento con periodicidad por ciclos.
Seis documentos. En el 70% de los pedidos que hemos revisado faltaban al menos dos, casi siempre los dos últimos. Son precisamente los que se echan de menos el día de la inspección.
Decisiones que no pueden dejarse para después de fabricar
Sentido de apertura, cota de pavimento, tipo de umbral, acabado por zonas, posición de la serigrafía y canal de cableado para el control de acceso. Estas seis, cerradas antes de corte de perfil. Todo lo demás admite ajuste.
La misma lógica aplica a escala menor en los locales del edificio, donde el escaparate es la herramienta comercial principal y el margen de error es mínimo: en nuestro trabajo con carpintería de aluminio para tiendas desarrollamos cómo cambian los criterios cuando el hueco tiene que vender además de cerrar.
Si tuviera que resumir mis once años de obras en una frase sería esta: el metal no decepciona casi nunca, los plazos sí. Dedicar dos semanas más a cerrar el cuadro de carpintería ahorra meses de incidencias posteriores, y eso vale tanto para un atrio de 600 m² como para un único acceso de galería.
Preguntas frecuentes sobre carpintería metálica en grandes superficies
¿Qué tipo de accesos se instalan en las entradas de un centro comercial?
En entradas principales predominan los deslizantes automáticos con operador superior y laminado de seguridad. En accesos secundarios de galería, practicables sobre pivote de suelo con barra antipánico. La elección depende de los ciclos diarios y de si el hueco forma parte de un recorrido protegido de evacuación.
¿Qué debo especificar antes de pedir la carpintería?
Seis decisiones no admiten cambio después del corte de perfil: sentido de apertura, cota de pavimento acabado, tipo de umbral, acabado por zonas, posición de la serigrafía y canal de cableado del control de acceso. También la anchura de montante, porque determina qué herrajes caben. El resto se puede ajustar en obra.
¿Se pueden usar estos accesos en entradas exteriores del edificio?
Sí, siempre que el sistema esté ensayado en permeabilidad al aire, estanqueidad al agua y resistencia al viento, y cuente con rotura de puente térmico. En la envolvente, además, el umbral necesita canal de recogida conectado a desagüe para compatibilizar estanqueidad con paso enrasado.
¿Qué vidrio es obligatorio en los huecos de paso comerciales?
Si al romperse puede caer sobre una persona (techos, cubiertas, barandillas), laminado. Si alguien puede impactar contra él a la altura del pecho, templado o laminado según el DB-SU. En la envolvente exterior, doble acristalamiento y, en orientaciones sur, control solar.
¿Qué ventajas tiene este material frente al acero o el PVC?
Admite grandes luces con montantes vistos de 45 a 70 mm, no se deforma con cientos de miles de ciclos y acepta anodizado, que resiste el roce mucho mejor que cualquier película depositada. El PVC no alcanza esas luces en huecos de uso público y el acero encarece y engrosa el montante.
¿Cómo se pide presupuesto para un proyecto de esta escala?
Con el cuadro de carpintería hueco por hueco: cotas tomadas sobre obra ejecutada, ciclos estimados de apertura, tipo de acristalamiento y paquete de herrajes. Un presupuesto emitido sin ese cuadro solo sirve como orden de magnitud y casi siempre se queda corto al llegar al montaje.
