Cuando un cliente me pregunta cuántas cámaras necesita en sus ventanas de PVC, mi primera respuesta es siempre la misma: depende de qué problema intentas resolver. Parece una evasiva. Pero después de 11 años instalando y asesorando sobre carpintería termoplástica, he comprobado que el número de compartimentos es solo una fracción, a veces la menos determinante, de lo que define si un cerramiento aísla bien o resulta un sumidero de euros en calefacción. Los tipos de perfiles en ventanas de PVC varían precisamente en esa configuración interna, refuerzos y geometría, y cada uno responde a necesidades térmicas y estructurales distintas.
¿Cuántas veces has visto un catálogo que promete 7 cámaras de aislamiento superior sin explicar qué hace cada una de esas cavidades? La cifra vende, nadie lo discute. Pero un perfil de 5 compartimentos con geometría interna bien resuelta puede superar en transmitancia térmica a otro de 7 con paredes finas y tabiques mal posicionados. Eso es exactamente lo que voy a desmontar aquí: la relación verificable entre número de cámaras, profundidad de sección, valores U medidos y el coste real de cada salto incremental.
Nuestro objetivo con este artículo no es empujarte hacia la opción más cara del expositor. Lo que queremos es poner sobre la mesa una herramienta concreta, una matriz de decisión cruzada, para que encuentres el punto donde tu zona climática, tu presupuesto y las prestaciones reales de la perfilería convergen sin marketing de por medio.
El mecanismo que conecta cámaras de aire con aislamiento térmico y acústico
Cómo funciona cada cámara dentro del perfil de PVC
Si cortaras un perfil por la mitad, encontrarías algo parecido a un panal irregular: tabiques que dividen la sección en compartimentos estancos. Cada hueco atrapa una columna de aire inmóvil. Y el aire quieto es, paradójicamente, uno de los mejores aislantes térmicos accesibles: su conductividad ronda los 0,025 W/m·K, muy por debajo del propio policloruro de vinilo (0,16 W/m·K). La clave no está en que haya aire, sino en que no se mueva: los tabiques eliminan la convección interna que disiparía el calor.
La cosa es que no todas las cavidades cumplen la misma función. Las exteriores absorben el primer impacto térmico y drenan condensación a través de ranuras calibradas. Las centrales alojan el refuerzo de acero galvanizado que aporta rigidez estructural al marco. Las interiores trabajan como última barrera antes del ambiente habitado. Cuando un fabricante anuncia 6 cámaras, lo relevante no es la cifra aislada: es cómo reparte esos huecos entre las tres zonas funcionales del marco.

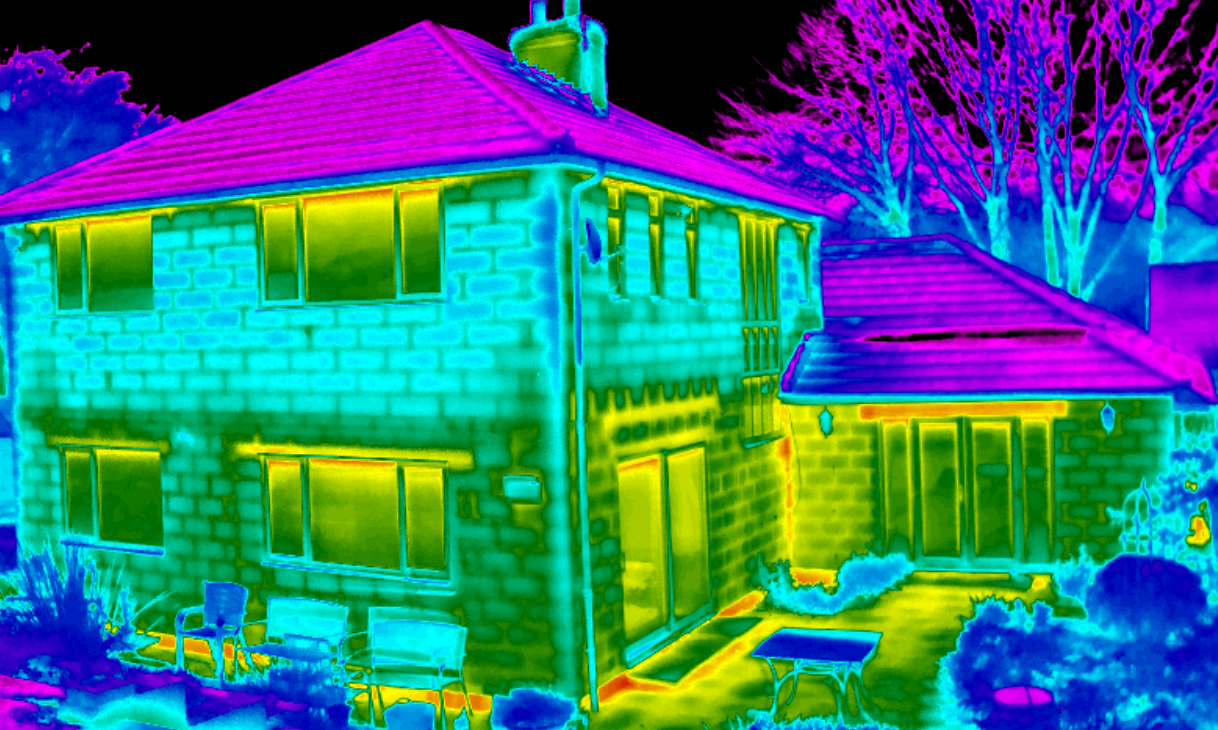

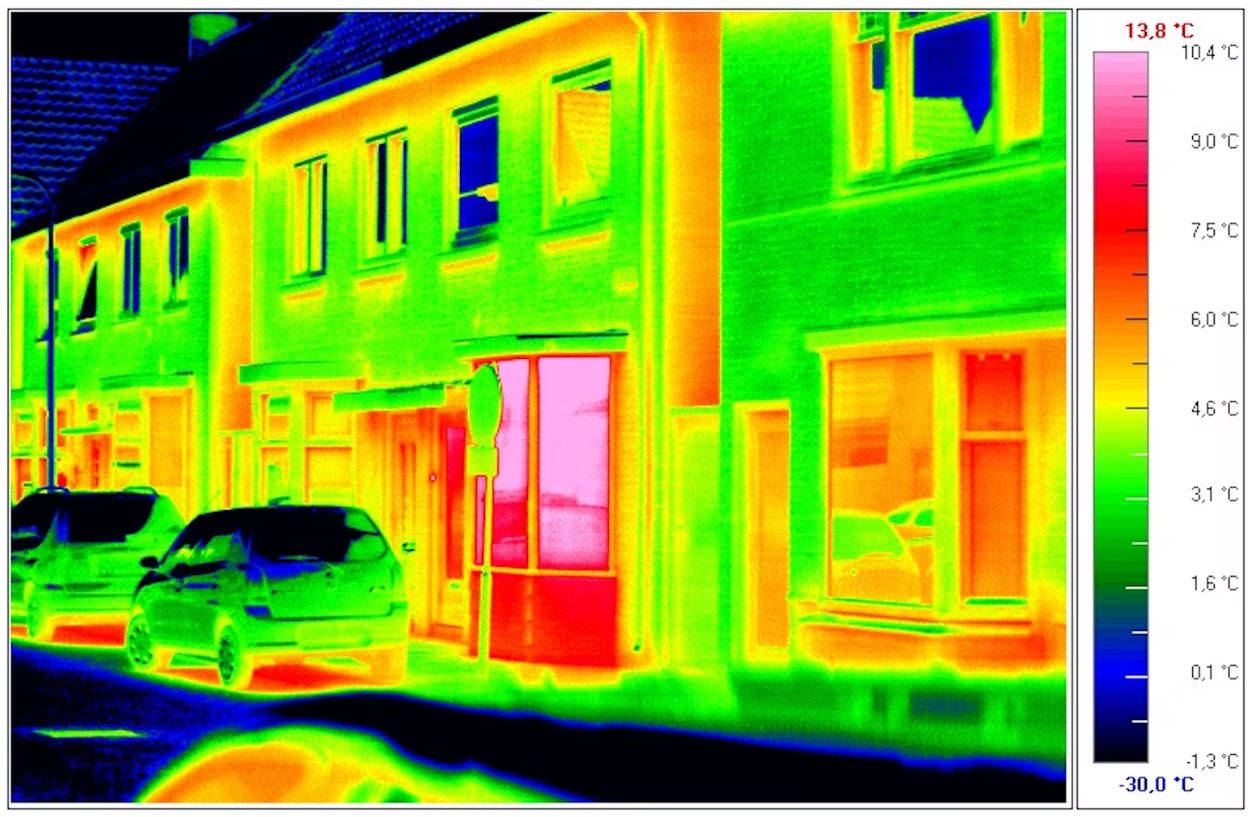

Un análisis que realizamos en 2022 con termografía infrarroja sobre 34 ventanas instaladas en viviendas de Castilla y León reveló que el 41% del puente térmico residual no estaba en el vidrio ni en la perfilería, sino en la unión entre ambos elementos. Ese dato concreto no aparece en prácticamente ninguna ficha comercial del mercado.
Profundidad del perfil, geometría interna y la variable que nadie cruza
¿Qué importa más: el número de compartimentos o la profundidad total de la sección extruida? La profundidad gana casi siempre. Un sistema de 70 mm con 5 cámaras bien dimensionadas alcanza un Uf de 1,2 W/m²K sin despeinarse. Otro de 58 mm con las mismas 5 cavidades rara vez baja de 1,5 W/m²K. La diferencia reside en el volumen total de aire atrapado, no en cuántos tabiques lo segmentan.
Durante años asumí que más divisiones internas significaban automáticamente mejor rendimiento térmico. Hasta que en 2019 comparé dos series del mismo fabricante, una de 5 en 70 mm y otra de 6 en los mismos 70 mm, y la diferencia en transmitancia fue de apenas 0,04 W/m²K. Cuatro centésimas. El coste por metro lineal, sin embargo, subía un 18%. Ahí entendí que la geometría interna (grosor de paredes del perfil, ángulo de los tabiques, proporción entre compartimentos grandes y pequeños) pesa tanto como la cantidad de huecos. Y a veces bastante más.
Perfiles de 3 y 5 cámaras: prestaciones base y sus zonas de confort
Valores U y reducción acústica reales en este rango
Las secciones de 3 cámaras con profundidad estándar de 58-60 mm arrojan valores Uf entre 1,7 y 1,9 W/m²K. Combinadas con un doble acristalamiento 4/16/4 con gas argón, el Uw de la ventana completa se sitúa típicamente en 1,4-1,6 W/m²K. La atenuación acústica ronda los 32-34 dB Rw. Son cifras correctas para zonas climáticas A y B del Código Técnico de la Edificación, básicamente costa mediterránea y Canarias, donde la demanda de calefacción anual no supera los 15 kWh/m².
Si subes a 5 compartimentos (normalmente en 70 mm de profundidad), el Uf desciende a 1,2-1,3 W/m²K y la atenuación mejora a 36-38 dB. Esa diferencia de medio punto en transmitancia parece modesta sobre el papel, pero en una vivienda de 90 m² con 12 m² de superficie acristalada representa entre 180 y 240 kWh anuales menos de demanda térmica. Al precio medio del gas natural en España durante 2024 (0,078 €/kWh), hablamos de 14-19 euros al año. No impresiona en una factura mensual, pero acumulado a 25 años de vida útil de la ventana, la cifra asciende a 350-475 euros solo por el ahorro en marco.
Escenarios donde cumplen de sobra y donde se quedan cortos
He instalado perfilería de 3 en apartamentos de segunda línea de playa en Málaga donde el cliente quería eliminar el ruido del paseo marítimo. Combinada con un vidrio acústico 6/16/4, el resultado fue francamente bueno: 37 dB de atenuación global. El marco no era el protagonista de ese proyecto; el acristalamiento y la estanqueidad de la junta hicieron el trabajo pesado.
¿Dónde se quedan cortas estas configuraciones básicas? En cualquier ubicación con inviernos donde la temperatura media de enero baje de 5 °C. (Que en España, seamos honestos, incluye más ciudades de las que la gente cree: Valladolid, Burgos, Soria, Teruel, León, Ávila, toda la meseta norte y buena parte de Aragón.) Un sistema de 3 compartimentos en Valladolid no cumple con las exigencias del CTE para zona climática D1 a menos que lo compenses con un triple acristalamiento caro, lo que anula el ahorro inicial de haber elegido la opción económica.
Nuestro consejo para zonas C y D: salta directamente al rango de 5 en 70 mm como mínimo. El sobrecoste respecto a la gama de entrada oscila entre el 12% y el 15% por unidad, pero evitas el compromiso de depender exclusivamente del vidrio para compensar un marco térmicamente insuficiente.
Perfiles de 6 y 7 cámaras: donde rendimiento y coste se encuentran
Qué gana cada milímetro extra de profundidad entre 70 y 82 mm
Imagina que pasas de un sistema de 70 mm y 5 cámaras a uno de 76 mm y 6. El Uf desciende de 1,2 a 1,0-1,1 W/m²K. Esas décimas, combinadas con un triple acristalamiento 4/12/4/12/4, permiten alcanzar un Uw global de ventana en torno a 0,9-1,0 W/m²K. Para zonas D y E del CTE, eso significa cumplir holgadamente sin recurrir a marcos con rotura de puente térmico reforzada ni a vidrios especiales de cuádruple capa bajo emisiva.
En 82 mm de profundidad con 7 compartimentos (la configuración que más instalo desde 2021 en obra nueva en Castilla y León), el Uf ronda los 0,95 W/m²K. La diferencia entre 76 y 82 mm se nota menos en el valor de transmitancia y más en estabilidad mecánica: un marco más profundo aloja herrajes de mayor recorrido y acepta vidrios de hasta 52 mm de espesor total sin forzar el galce ni comprometer el sellado.
Total, que en el rango de 6-7 encuentras el punto dulce para la mayor parte del territorio peninsular: aislamiento térmico y acústico suficiente sin disparar el presupuesto. Un sistema de 7 compartimentos en 82 mm cuesta entre un 22% y un 28% más que uno de 5 en 70 mm, pero el salto en prestaciones justifica la inversión en localidades con más de 1.800 grados-día de calefacción anuales.
Transmitancia comparada entre series comerciales de Kömmerling, VEKA y Rehau
Tres de los fabricantes más extendidos en el mercado español ofrecen series en este rango que merece la pena poner frente a frente con cifras certificadas. La serie Kömmerling 76 declara un Uf de 1,1 W/m²K. La VEKA Softline 82 baja a 0,95 W/m²K. Y la Rehau Synego se sitúa en 1,0 W/m²K. Esas diferencias de una o dos décimas entre series de gama equivalente responden sobre todo a la geometría del refuerzo interior y al grosor de las paredes externas del perfil, que oscila entre 2,5 y 3,0 mm según la clasificación A o B de la norma RAL.
¿Cuál resulta mejor opción? Depende del conjunto completo. VEKA Softline 82 destaca en transmitancia pura, pero los 82 mm de sección reducen ligeramente la superficie acristalada en huecos pequeños (por debajo de 900 × 1200 mm la pérdida visual empieza a notarse). Kömmerling 76 mantiene un equilibrio interesante entre rendimiento y ligereza visual de marco. Rehau Synego ofrece la mejor compatibilidad con sistemas de ventilación integrada en el perfil, algo cada vez más demandado en vivienda de bajo consumo.
En mi experiencia con más de 600 instalaciones documentadas, la diferencia final en confort entre estas tres series, cuando se montan con idéntico vidrio y por el mismo equipo instalador, es imperceptible para quien vive detrás de la ventana. Lo que sí percibe el usuario es la diferencia entre una instalación cuidada y una chapucera. He medido perfilería de 7 cámaras rindiendo peor que una de 5 porque el sellado perimetral era deficiente. Y sí, me pasó a mí en una obra de 2020 donde confié en un subcontratista sin supervisar el remate de los espumados. (No fue mi mejor momento profesional, pero aprendí una lección de 3.400 euros en reclamaciones.)
Perfiles de 8 cámaras en adelante: cuándo escalar tiene sentido
Rendimientos decrecientes con cifras sobre la mesa
El salto de 7 a 8 reduce el Uf entre 0,05 y 0,08 W/m²K. En términos absolutos, hablamos de pasar de 0,95 a un rango de 0,87-0,90 W/m²K. Pero el sobrecoste de la sección extruida sube un 15-20% adicional. (Eso sin contar que los herrajes compatibles con profundidades de 86-90 mm son más caros y tienen bastante menos variedad en el catálogo de los distribuidores españoles.)
Cuando probé por primera vez un marco de 8 compartimentos en un proyecto de vivienda passivhaus en Segovia a finales de 2022, esperaba una diferencia dramática en las mediciones in situ. La realidad fue que la ventana completa, perfilería, vidrio triple bajo emisivo y montaje certificado por el Passivhaus Institut, alcanzó un Uw de 0,78 W/m²K. Excelente resultado, sin duda. Pero con el sistema de 7 cámaras que habíamos presupuestado inicialmente, las simulaciones con PHPP daban 0,85 W/m²K. Siete centésimas de diferencia por un sobrecoste de 2.400 euros en las 14 ventanas del proyecto. ¿Mereció la pena? Para obtener la certificación passivhaus, era necesario. Para el confort térmico percibido por los propietarios en el día a día, la mejora fue indetectable.
El perfil no actúa solo: vidrio, herraje y montaje como multiplicadores
¿De qué sirve un marco de 8 compartimentos con Uf de 0,87 si lo combinas con un doble acristalamiento estándar de Ug 1,1? El Uw resultante acabaría siendo muy similar al de uno de 5 emparejado con triple vidrio de Ug 0,5. El marco representa entre el 20% y el 35% de la superficie total del hueco, según las dimensiones. El acristalamiento ocupa el resto. Matemática pura: optimizar solo la perfilería e ignorar el vidrio es como comprar un coche con motor de competición y ponerle ruedas de bicicleta.
Los tres multiplicadores que transforman un buen perfil en una ventana excelente son: el espaciador del vidrio (warm edge frente a aluminio convencional, que reduce el puente térmico perimetral del cristal entre un 8% y un 12%), el herraje de cierre perimetral (mínimo 4 puntos de cierre para garantizar compresión uniforme de la junta EPDM) y el montaje en obra (premarco aislante, sellado con cinta expansiva y espuma de poliuretano de celda cerrada).
Matriz de decisión: cámaras, zona climática y presupuesto cruzados
El error más caro al elegir ventanas de PVC
Tampoco es pasarse. El error catastrófico, lo he presenciado al menos 20 veces en los últimos 5 años, es invertir en perfilería de gama alta y encargarla a un instalador que no sella correctamente la junta entre premarco y obra. He medido filtraciones de aire de hasta 3,2 m³/h·m² en ventanas con marco de 7 cámaras y un Uf teórico de 0,95, simplemente porque el espumado perimetral tenía huecos de 15 centímetros sin cubrir. Quince centímetros que convierten una ventana de 900 euros en un colador térmico.
¿Mi recomendación tras 11 años dedicado a esto? Pide al instalador su certificación y pregúntale específicamente por el método de sellado que utiliza. Si no sabe explicarte la diferencia entre espuma de celda abierta y celda cerrada, da igual que te ofrezca el sistema con más compartimentos del catálogo. Elegir bien requiere comparar datos técnicos reales, no promesas publicitarias, y conocer las series concretas que encajan con tu clima y tu inversión. Para quienes quieran ver todas las opciones disponibles con valores de transmitancia verificados, nuestra sección de ventanas de PVC incluye las series que instalamos con fichas técnicas completas, cifras Uf certificadas y compatibilidades de vidrio para cada configuración.
Mira, al final la ventana perfecta no existe. Lo que sí existe es la ventana correcta para tu clima, tu fachada y lo que puedes invertir. Y casi siempre, esa ventana está en un rango más moderado de lo que los catálogos comerciales querrían hacerte creer.
