Un expositor de automoción no es una tienda grande. Conviene aclararlo desde la primera línea: aquí se habla de carpintería arquitectónica, es decir fachada, accesos y particiones del edificio, no de acristalamiento para vehículos. Es un edificio que tiene que enseñar producto caro a través del cristal, aguantar el paso de coches varias veces al día, aislar el ruido de un taller que trabaja con aire comprimido y, encima, cumplir un manual de imagen que llega desde la central de la marca con las cotas ya puestas. Cuatro exigencias que casi nunca aparecen juntas en el mismo proyecto.
Once años especificando carpintería exterior dan para acumular encargos incómodos, y los del sector de automoción encabezan la lista. No por dificultad técnica pura, sino porque el error se ve. Si el escaparate calienta demasiado, el barniz de una unidad expuesta pierde brillo en el lado que da al sur. Si el paso rodado tiene un resalte de 15 milímetros, el jefe de taller lo va a mencionar cada día durante los próximos diez años.
¿Y qué hace la mayoría? Pedir presupuesto por metros cuadrados. Total, que llega un desglose de tres partidas, se compara con otro desglose de tres partidas, y la decisión se toma sobre la única variable que ambos comparten: el precio. Este artículo, centrado en el aluminio para concesionarios de coches, va justo en la dirección contraria.
Los cuatro pilares de una envolvente que vende vehículos
La carpintería de aluminio de un concesionario se compone de cuatro sistemas distintos: escaparate acristalado con control solar, accesos rodados de gran ancho, particiones acústicas entre taller y zona comercial, y acabado conforme al manual de marca. Cada zona exige ensayos, perfilería y precios diferentes, y ninguna admite un presupuesto único por metro cuadrado.
El orden importa. Si se define primero la retícula de fachada porque el manual de marca la impone, y solo después se decide por dónde entran las unidades al expositor, el resultado es un hueco de paso colocado donde queda sitio y no donde tiene sentido. Ocurrió en un proyecto de 2019 en el que hubo que sustituir dos módulos ya montados: 6.400 euros de reposición que nadie había presupuestado.
Cada pilar se apoya en el anterior. El escaparate define la retícula, la retícula condiciona el ancho útil disponible para el vano rodado, ese vano determina la posición del mostrador de recepción, y esa posición marca dónde cae la frontera acústica con el taller. Construir de arriba abajo es lo único que funciona.
Por qué el catálogo genérico de carpintería no sirve aquí
Un sistema de serie 70 con rotura de puente térmico y hoja practicable está diseñado para un hueco de 1,20 × 1,50 metros en vivienda. Es un producto excelente. En un módulo de 3,80 metros de altura libre con un laminar 8+8.4 pesando cerca de 90 kilos, ese mismo perfil trabaja al límite de flecha admisible y el resultado es un cerramiento que vibra con el viento.
Los catálogos residenciales resuelven estanquidad y aislamiento. Aquí hace falta algo distinto: capacidad estructural, ciclos de uso intensivo y estabilidad dimensional en piezas largas. Son familias de producto diferentes, con ensayos diferentes y con precios por metro lineal que no admiten comparación directa.
Al principio de mi carrera pensaba que la diferencia entre un sistema comercial y uno residencial era básicamente el espesor de la perfilería. Me equivocaba de raíz. Lo entendí revisando un ensayo de resistencia al viento: el mismo aspecto exterior, la misma cámara, y una clase de resistencia que pasaba de C3 a C5 por el diseño interno de refuerzos. (Desde entonces el ensayo va antes que la ficha comercial, sin excepciones.)
Qué mide realmente la marca cuando audita tu fachada
Los departamentos de red de los fabricantes auditan tres cosas concretas: color exacto del montante vertical, proporción de superficie transparente sobre superficie ciega, y posición del rótulo respecto al canto superior del paño. Nada más. No miran transmitancia, no miran factor solar, no miran ciclos de herraje.
Eso significa que un edificio puede cumplir el manual al 100% y ser energéticamente desastroso. Hay instalaciones que aprueban la revisión de marca con nota perfecta y consumen en climatización alrededor de un 35% más que un edificio equivalente bien especificado, simplemente porque nadie miró el acristalamiento.

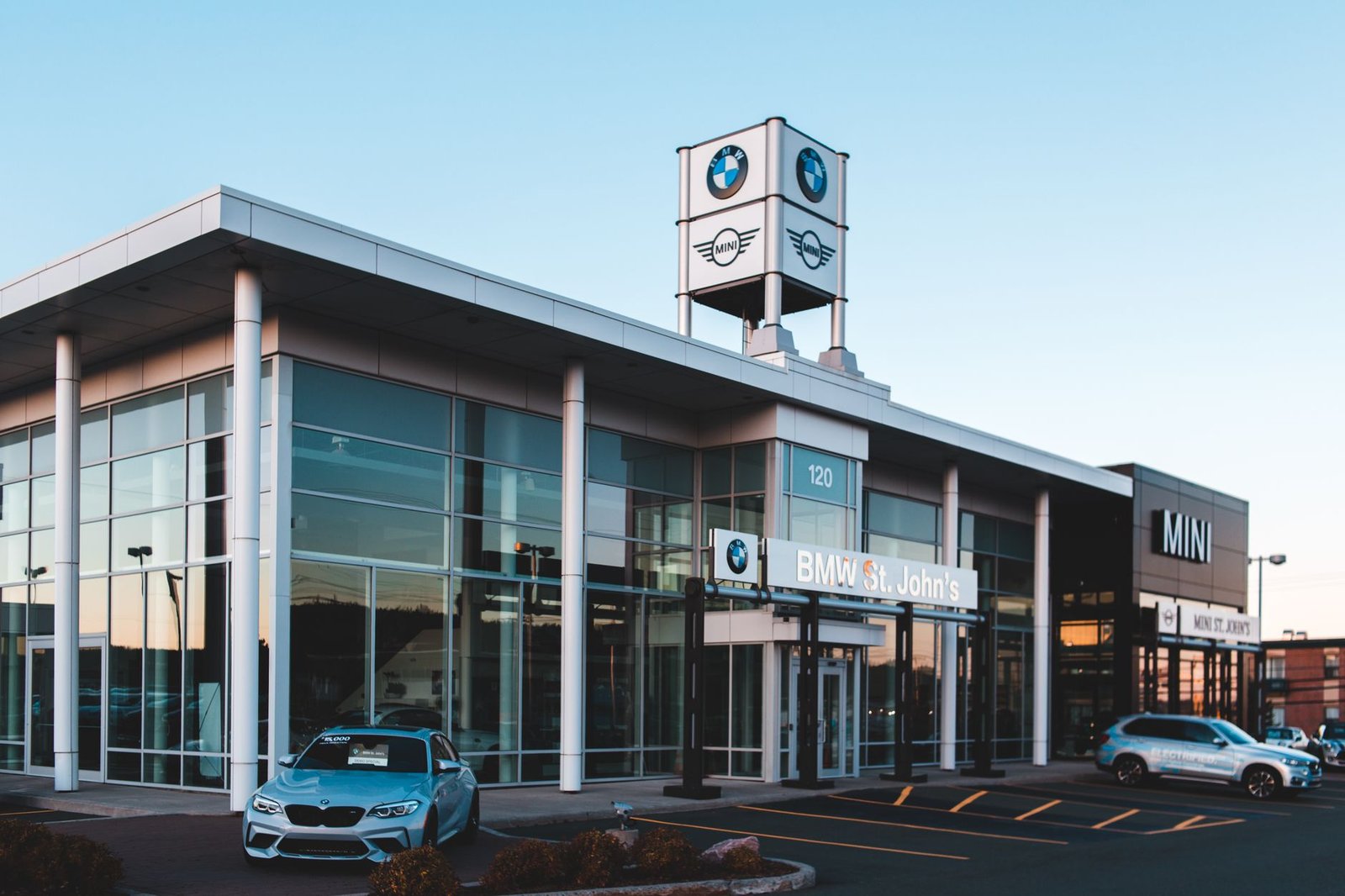

Pilar 1: el escaparate del showroom y la radiación que castiga la pintura
Aquí está el conflicto central del proyecto: se quiere máxima transparencia para que el producto se vea, y a la vez mínima entrada de energía para que no se degrade ni cueste una fortuna refrigerar. Son objetivos opuestos y la solución está siempre en el acristalamiento, no en la perfilería.
La radiación ultravioleta y la fracción infrarroja del espectro solar son las responsables del deterioro. Un barniz de dos capas expuesto ocho horas diarias durante dieciocho meses tras un paño incoloro simple pierde brillo medible con brillómetro. Con un acristalamiento de control solar bien elegido, ese mismo periodo no genera diferencia apreciable.
Vidrios de control solar: factor solar, transmisión luminosa y color neutro
Tres parámetros y ninguno negociable. El factor solar (g) indica qué proporción de energía solar atraviesa el conjunto: para un escaparate orientado al sur en clima peninsular, el rango razonable está entre 0,25 y 0,32. La transmisión luminosa (TL) dice cuánta luz visible pasa: por debajo del 55% el interior se oscurece y el producto expuesto pierde presencia.
La relación entre ambos se llama selectividad. Un acristalamiento con g = 0,28 y TL = 62% tiene una selectividad superior a 2,2, y eso es exactamente lo que se necesita: mucha luz, poco calor. Los reflectantes clásicos daban valores g bajísimos, sí, pero con TL del 30% y un tono espejado que arruinaba la percepción del color de la carrocería.
Y llegamos al parámetro que casi nadie pide: la neutralidad cromática. Una dominante verdosa o azulada altera la percepción de un blanco perla. Para un fabricante que ha invertido millones en definir su gama de pinturas, eso es inaceptable. Exige siempre índice de rendimiento cromático y muestra física de 40 × 40 centímetros vista contra un panel del color corporativo real.
Un detalle práctico que ahorra discusiones: pide la muestra montada como doble acristalamiento completo, no como pieza monolítica. El tono cambia. Se ha comprobado en al menos cinco proyectos y en todos el cliente percibió diferencia entre la muestra suelta y el conjunto final.
Grandes luces sin perfiles a la vista: muro cortina, minimalismo y sujeción del vidrio
Cuando el manual de marca pide transparencia máxima, la respuesta técnica es muro cortina con junta estructural o sistemas de vidrio suspendido con fijaciones puntuales. La estructura pasa al interior y desde la calle solo se percibe una línea de silicona de 20 milímetros entre paños.
El coste sube de forma nada lineal. Un cerramiento acristalado convencional de gran formato puede moverse en torno a 320-420 euros el metro cuadrado instalado; un muro cortina con junta estructural y control solar selectivo se coloca con facilidad por encima de los 600. La pregunta no es si es mejor, es si el metro cuadrado de fachada visible genera retorno comercial suficiente.

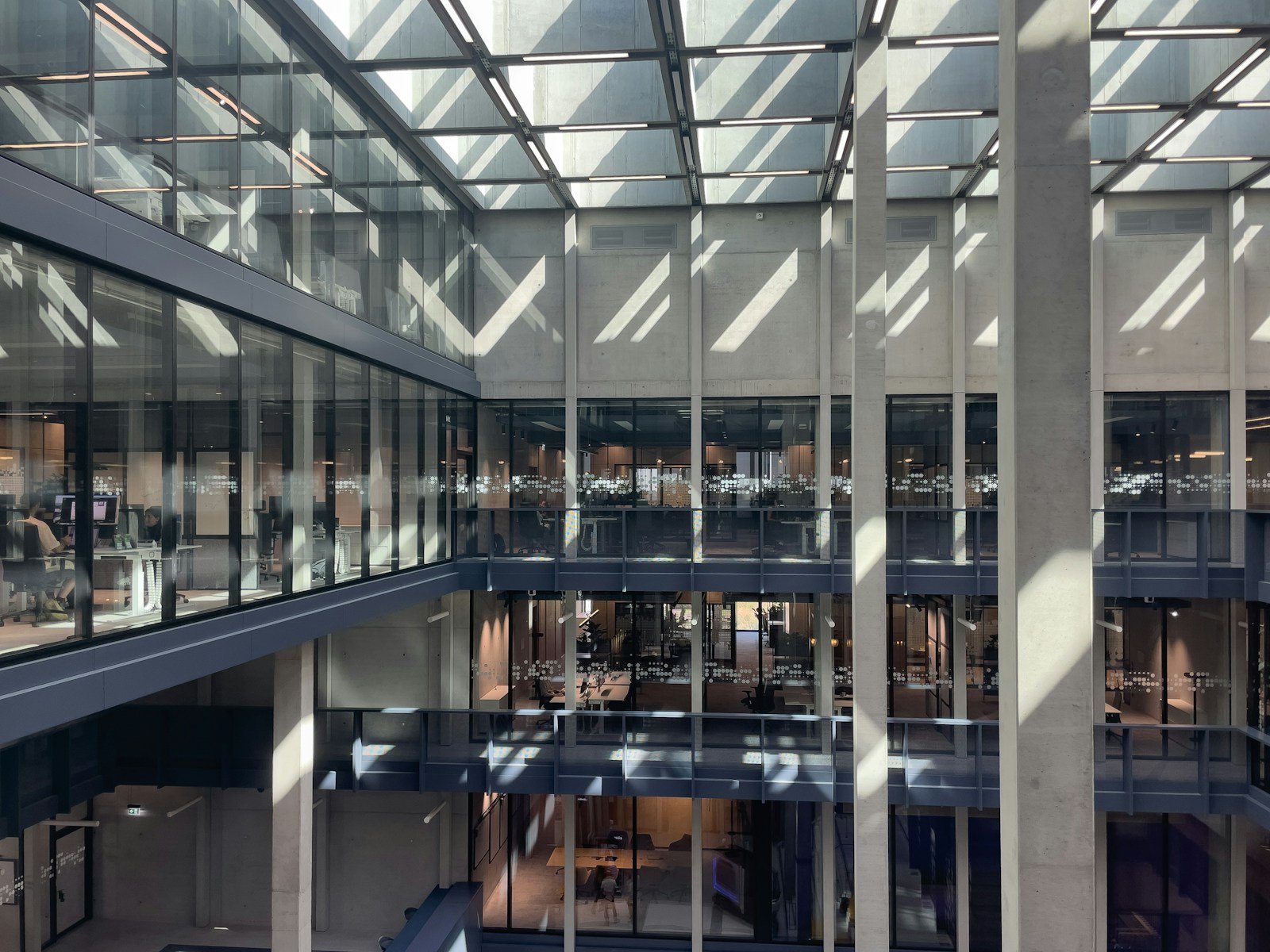

Rotura de puente térmico y condensaciones en un espacio con 6 metros de altura libre
La rotura de puente térmico es una barrera de material aislante, habitualmente varilla de poliamida reforzada, que separa físicamente la cara exterior de la interior del perfil de aluminio. Sin ella, el metal conduce el frío o el calor de un lado a otro y la superficie interior se enfría hasta condensar.
La altura libre cambia la física del problema. En un volumen de seis metros el aire caliente se estratifica arriba y la humedad relativa en la franja superior del cerramiento sube. Si la barrera aislante no está dimensionada, la cara interior baja de temperatura de rocío y aparece condensación a cuatro metros del suelo, donde nadie puede limpiarla.
Para estos casos lo razonable son transmitancias Uf por debajo de 2,0 W/m²K y varillas de 24 milímetros o más. El valor del conjunto (Uw) debería quedar entre 1,3 y 1,6 W/m²K con doble acristalamiento de cámara de 16 milímetros y argón.
Hay una excepción que conviene conocer: si la climatización se resuelve con impulsión de aire desde el suelo dirigida hacia el paño, el riesgo de condensación superior baja mucho. Es una solución de proyecto, no de carpintería, y por eso hay que hablarlo con el instalador de clima antes de cerrar el pedido de perfilería. Si quieres profundizar en cómo se comportan estas series en huecos de gran formato, esta comparativa de sistemas de perfilería de aluminio para huecos de gran formato desglosa las familias por capacidad estructural y transmitancia, que es lo que realmente determina si un montante aguanta seis metros de altura sin flectar.
Pilar 2: los accesos de vehículos y el metro cuadrado que se recupera
Cada hoja batiente de 2,50 metros de ancho barre una superficie de cuatro metros cuadrados que no se puede ocupar con nada. En un local con dos vanos rodados eso son ocho metros cuadrados inutilizados. A precio de exposición, con una unidad ocupando en torno a doce metros cuadrados incluyendo perímetro de maniobra, hablamos de casi un coche menos expuesto de forma permanente.
Por eso el criterio de decisión aquí nunca es estético. Es aritmético. Cuántos metros útiles se recuperan, cuántas maniobras diarias soporta el sistema y cuánto cuesta el mantenimiento por ciclo. No es casualidad que el único proveedor realmente especializado del sector construya todo su argumento comercial sobre esas dos ideas: maximizar el espacio útil del taller y lograr una integración visual que no compita con el producto expuesto.
Mira, lo que pasa es que este cálculo se hace después de firmar el proyecto de arquitectura, cuando ya no hay margen para mover un pilar. Hacerlo dos semanas antes cuesta cero y cambia la distribución completa.
Corredera de grandes dimensiones, plegable o batiente motorizada: criterios de decisión
La corredera elevable de grandes dimensiones es la opción por defecto cuando existe un paño ciego lateral donde alojar la hoja. Cero superficie de barrido, guía inferior empotrable y capacidad para hojas de hasta 400 kilos en sistemas de gama alta. Su limitación: necesita el doble del ancho de paso en desarrollo lateral.
El plegable resuelve el caso contrario, cuando no hay paño lateral disponible. Cinco o seis hojas que se recogen en acordeón sobre un lateral de 60 centímetros y liberan el 90% del hueco. Contrapartida: más herrajes, más puntos de desgaste, y un mantenimiento que hay que agendar cada seis meses sin excusas. Es también el sistema que los fabricantes especializados extienden al taller, la cabina de pintura y el lavadero, porque el mismo perfil admite acabados distintos según la agresividad de cada ambiente.
La batiente motorizada solo tiene sentido en pasos de uso muy esporádico, tipo entrada a taller una o dos veces al día. Con 40-60 maniobras diarias, que es lo habitual en un vano de exposición activo, el desgaste de bisagras y motor la descarta.
| Sistema | Espacio requerido | Ciclos recomendados | Coste relativo |
|---|---|---|---|
| Corredera elevable de gran dimensión | Doble del ancho de paso en lateral ciego | 100.000 | Medio |
| Plegable en acordeón | 60 cm de recogida lateral | 100.000 | Medio-alto |
| Seccional de elevación vertical | Dintel libre en altura | 50.000 | Bajo |
| Batiente motorizada | 4 m² de barrido por hoja | 25.000 | Bajo |
| Combinado con hoja peatonal integrada | Según sistema base | 100.000 | Alto |
Un quinto caso aparece cada vez más: el paso combinado, con hoja peatonal integrada en el paño de vehículos. Encarece entre un 18 y un 25% pero evita duplicar huecos en fachada, que es justo lo que suele pedir el manual de imagen. Entre las hojas y accesos motorizados que trabajamos habitualmente puedes ver qué configuraciones admiten esa integración sin romper la retícula impuesta por la marca.
Umbrales enrasados, guías empotradas y paso de neumático sin resalte
Un resalte de 15 milímetros en el umbral es perfectamente aceptable en vivienda. En un paso rodado con deportivos de altura libre reducida es un problema real: raspa faldones y genera reclamaciones. El objetivo técnico es un resalte inferior a 5 milímetros, idealmente enrasado con el pavimento.
Se consigue con guía inferior empotrada en un cajeado de hormigón ejecutado por obra civil, con canal de drenaje asociado y rejilla de acero inoxidable. Es una solución que hay que dejar prevista en el replanteo de solera, no después. Rebajar una solera ya curada para alojar la guía cuesta unos 180-240 euros por metro lineal, más los días de parada.
Ciclos de apertura diarios y por qué el herraje marca la vida útil
Aquí está el dato que casi nadie pide y que decide todo. Los herrajes se ensayan a ciclos según UNE-EN 1191. Uno de gama residencial certifica en torno a 10.000 ciclos. Con 50 maniobras diarias, eso son 200 días de servicio. Doscientos días.
Para un paso rodado de exposición hay que exigir 100.000 ciclos como mínimo, lo que da unos cinco años y medio de uso intensivo antes de la primera sustitución preventiva. La diferencia de precio entre un herraje de 10.000 y otro de 100.000 ciclos ronda el 12% del coste del conjunto. Es la decisión con mejor retorno de todo el proyecto.
Añade una cláusula que ha salvado más de una obra: disponibilidad de repuesto garantizada por escrito durante diez años. Un sistema descatalogado con un carro de rodadura irreemplazable obliga a cambiar el conjunto completo por una pieza de 90 euros.
Pilar 3: la frontera entre taller, recepción activa y sala de espera
Un elevador hidráulico en carga genera entre 68 y 75 dBA. Una llave de impacto neumática supera puntualmente los 95. Un compresor de tornillo en sala insonorizada deja unos 62. Y a doce metros de ahí hay un cliente firmando un contrato de 38.000 euros en una mesa.
El aislamiento acústico de esta frontera interior es el pilar peor resuelto del sector. Se invierte en el escaparate porque se ve, y la partición interior se despacha con un tabique de cartón-yeso simple y un acristalamiento de 6 milímetros que no aísla nada.
Aislamiento acústico frente a compresores, elevadores y chapa
El objetivo razonable es un aislamiento a ruido aéreo de 42-45 dB en el conjunto de la partición. Con eso, 72 dBA en taller llegan a la sala de espera como 28-30 dBA: perfectamente conversable. Bajar a 35 dB significa 37 dBA percibidos, que ya molesta.
En la parte transparente se consigue con laminar asimétrico, tipo 8+6.4 con butiral acústico, que aporta un Rw en torno a 42-44 dB frente a los 33 de un doble acristalamiento simétrico convencional. La asimetría es la clave: dos espesores distintos desplazan la frecuencia crítica de coincidencia y evitan el hueco de aislamiento en la banda de 1.250 Hz, justo donde trabaja el ruido de chapa.
Y el punto donde se pierde todo: los encuentros. Una junta perimetral mal ejecutada o un pasacables sin sellar degradan un conjunto de 44 dB hasta valores de 32 con una facilidad ridícula. Buen acristalamiento con mal sellado es dinero tirado.

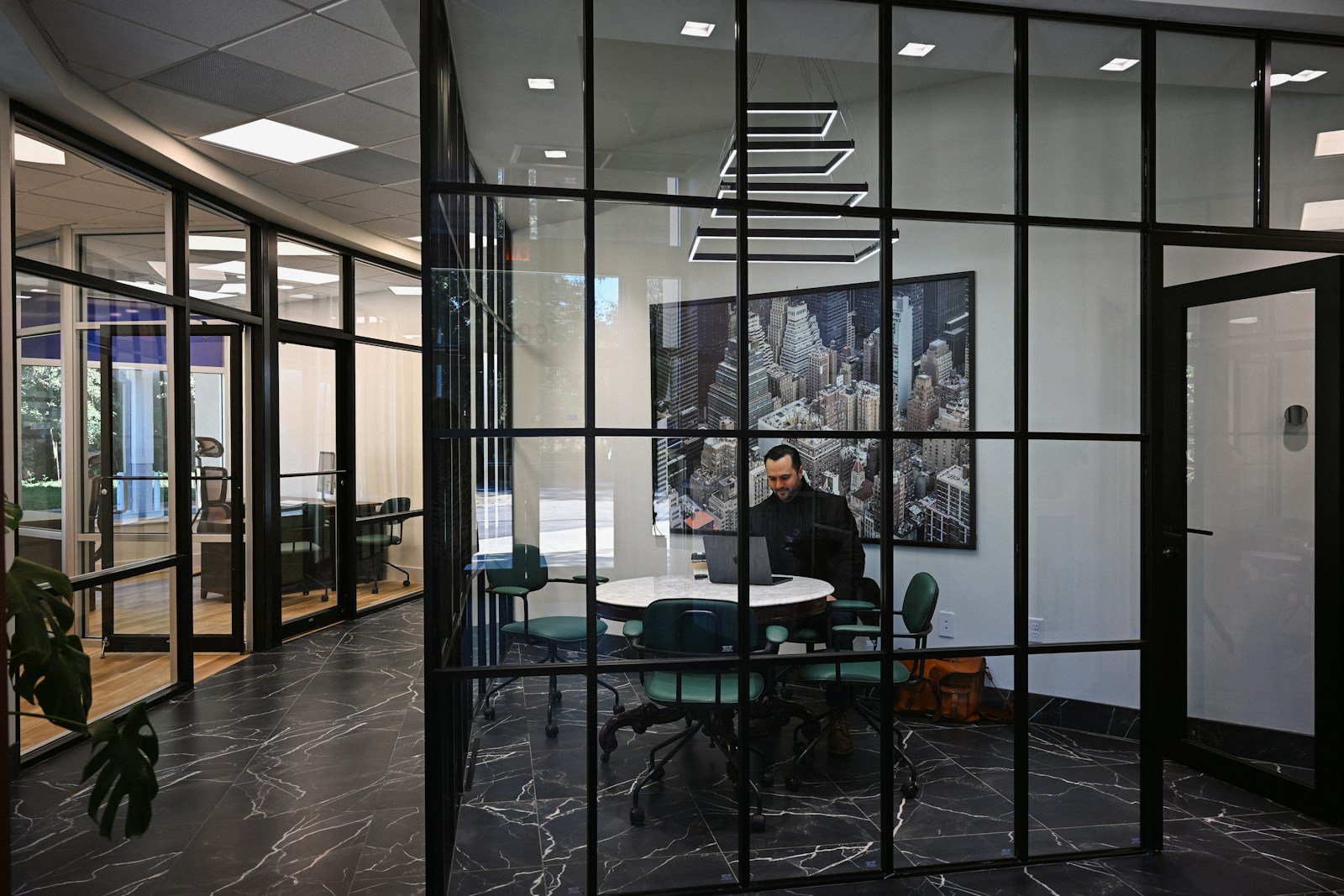

Mamparas acristaladas, resistencia al fuego y ventilación forzada en cabina de pintura
La zona de pintura cambia las reglas. Es un recinto con atmósfera potencialmente explosiva y clasificación de riesgo específica, lo que obliga a sectorización con elementos resistentes al fuego, habitualmente EI 60 o EI 90 según superficie y ocupación.
Un cerramiento EI 60 no es un cristal con tratamiento: es un producto multicapa con gel intumescente y marco certificado como conjunto. No se puede montar una pieza cortafuego en un perfil sin ensayo del sistema completo, porque la certificación es del conjunto marco-vidrio-fijación. Se repite en cada reunión y sigue apareciendo en obra montado de cualquier manera.
Sobre la ventilación: la cabina trabaja en depresión respecto al taller, con renovaciones que rondan los 20.000-30.000 m³/h en equipos de tamaño medio. Esa depresión somete a cualquier hueco de la partición a un diferencial de presión constante. Si el cerramiento no tiene clase de permeabilidad al aire 4 según UNE-EN 12207, silba. Literalmente silba, y hay que volver a intervenir.
El lavadero plantea el problema inverso y casi nadie lo anticipa: humedad relativa próxima a la saturación y detergentes alcalinos en aerosol. Ahí el criterio no es acústico ni cortafuego, es de acabado, y se resuelve subiendo la clase de protección del lacado como en un edificio costero.
Un caso de 2021 en Alicante obligó a sustituir tres módulos de mampara por el problema de la depresión. Nadie había preguntado el caudal de extracción. Coste de la corrección: 5.100 euros y once días de taller parado en la zona de pintura.
Pilar 4: imagen corporativa y coherencia con el manual de marca
El manual de identidad de cualquier fabricante define el acabado con precisión de laboratorio: referencia RAL exacta, grado de brillo, textura. Y aquí surge el malentendido más frecuente del sector: cumplir el color no garantiza cumplir la durabilidad.
Dos lacados idénticos a la vista pueden tener comportamientos completamente distintos a tres años. La diferencia está en el sello de calidad del proceso, no en el pantone.
Lacados RAL, anodizados y anticorrosión en concesionarios costeros
Para un edificio en interior peninsular, un lacado Qualicoat clase 1 con espesor de capa de 60-80 micras cumple sobradamente. En primera línea de costa, con aerosol salino permanente, ese mismo acabado empieza a mostrar pérdida de brillo y microampollas antes de los cinco años.
La respuesta correcta en ambiente marino es Qualicoat clase 2 con preparación tipo Seaside, que incluye un doble ataque ácido previo y elimina la capa superficial de la aleación donde arranca la corrosión filiforme. Encarece el acabado en torno al 15-20% y multiplica la vida útil.
El anodizado es la alternativa cuando el manual admite tonos metálicos. Con 20 micras (clase 20, sello Qualanod) el resultado es prácticamente inalterable durante décadas, con la contrapartida de que las variaciones de tono entre lotes son inevitables y no se pueden retocar. Si el proyecto se ejecuta en dos fases separadas por meses, el anodizado da problemas de coincidencia cromática y el lacado no.
Módulos, retículas y despiece: cuando el fabricante impone la fachada
Muchos manuales fijan un módulo de fachada, por ejemplo 1.350 milímetros, y una altura de antepecho concreta. Eso deja al proyectista sin libertad para ajustar el despiece a las dimensiones reales del solar, y aparecen módulos de remate estrechos que rompen el ritmo visual.
La solución habitual es negociar con el departamento de red una tolerancia de módulo, normalmente ±5%, concentrando el ajuste en los paños de esquina donde menos se percibe. Se aprueba en la mayoría de los casos si se plantea con alzado dibujado antes de fabricar. Después, jamás.
Integración: cómo pasar de plano a especificación cerrada
Todo lo anterior no sirve de nada si llega al taller de carpintería como una petición de precio por metros cuadrados. La especificación cerrada es un documento de dos o tres páginas que convierte cuatro presupuestos incomparables en cuatro ofertas del mismo producto.
Y aquí está el quid: quien redacta ese documento controla el proyecto. Si no lo redacta el cliente, lo redacta implícitamente el proveedor más barato, con los criterios que le convienen.
Secuencia de decisiones antes de pedir presupuesto
El orden recomendable, sin variaciones, es este:
- Orientación de fachada y horas de sol directo
- Factor solar y transmisión luminosa objetivo
- Retícula impuesta por el manual de marca
- Posición y ancho libre de los pasos rodados
- Maniobras diarias estimadas por hueco
- Aislamiento acústico exigido en frontera interior
- Sectorización y clase de acabado según ambiente
Siete decisiones. Cada una condiciona la siguiente y ninguna se puede tomar en obra. Cerradas antes de la primera petición de oferta, el proceso de comparación baja de tres semanas a cuatro días.
Durante años esto se presentaba como una lista de comprobación al final del proyecto, algo que se revisaba antes de firmar. Funcionaba mal: llegaba tarde y siempre había alguna decisión ya tomada de facto. Entregándola en la primera reunión, antes de que exista un plano definitivo, los proyectos se cierran con la mitad de modificados.
Documentación técnica que debes exigir al carpintero de aluminio
Cinco documentos, todos con nombre y número de ensayo, no declaraciones genéricas: certificado de permeabilidad al aire según UNE-EN 12207, estanquidad al agua según UNE-EN 12208, resistencia al viento según UNE-EN 12210, ensayo de ciclos de herraje con la cifra explícita, y sello de calidad del acabado con el nombre del aplicador.
Si un proveedor tarda más de 48 horas en enviarlos, hay una probabilidad muy alta de que esté trabajando con perfil sin sistema certificado. No es sospecha, es estadística de once años pidiéndolos.
Añade una sexta pieza: la ficha del acristalamiento con los valores de g, TL y Rw del conjunto real, no de la pieza suelta. Los datos del monolítico y del doble montado no se parecen, y esa confusión aparece en uno de cada tres presupuestos que reviso.
Errores de coordinación con obra civil que encarecen el proyecto
Los tres clásicos, por orden de coste: cajeado de guía inferior no previsto en solera, premarcos colocados sin tolerancia de dilatación en paños superiores a seis metros, y ausencia de refuerzo estructural en el dintel del paso rodado motorizado.
El tercero es el más caro. Un motor de accionamiento superior transmite carga puntual al dintel y, si no está reforzado, aparecen fisuras en el revestimiento a los pocos meses. Corregirlo con la fachada terminada implica desmontar acabados y ha llegado a costar 9.000 euros en un proyecto documentado de primera mano.
La prevención es sencilla y cuesta una reunión: entregar las cargas del sistema al estructurista antes de que calcule dinteles. Media hora de coordinación contra cinco cifras de reparación. ¿Se hace siempre? En absoluto. (Debería, porque es la única partida del proyecto donde el retorno de la prevención supera el 1.000%.)
Preguntas frecuentes
¿Qué tipo de puerta se usa en un concesionario de coches?
Corredera elevable de gran dimensión cuando hay paño ciego lateral, y plegable en acordeón cuando no lo hay. La seccional se reserva para taller y la batiente motorizada solo para pasos de uso esporádico. El criterio decisivo es el número de maniobras diarias, no el diseño.
¿Qué vidrio es mejor para un escaparate de concesionario?
Un doble acristalamiento con capa de control solar selectiva, factor solar entre 0,25 y 0,32 y transmisión luminosa por encima del 55%, con neutralidad cromática certificada. La selectividad debe superar 2,2 para que entre luz sin entrar calor.
¿Cómo evitar que el sol dañe la pintura de los coches expuestos?
Con acristalamiento de control solar que filtre la fracción ultravioleta e infrarroja del espectro, situando el factor solar por debajo de 0,32 en fachadas orientadas al sur. Un paño incoloro simple deja pasar radiación suficiente para que un barniz de dos capas pierda brillo medible en unos dieciocho meses de exposición diaria.
¿Cuánto cuesta la carpintería de aluminio de un concesionario?
Un cerramiento acristalado convencional de gran formato se mueve en torno a 320-420 euros por metro cuadrado instalado. Un muro cortina con junta estructural y control solar selectivo supera con facilidad los 600. Los pasos rodados se presupuestan por unidad y el herraje de 100.000 ciclos añade en torno a un 12% sobre el conjunto.
¿Qué es la rotura de puente térmico en ventanas de aluminio?
Una barrera de poliamida reforzada que separa la cara exterior de la interior del perfil, impidiendo que el metal conduzca temperatura entre ambos lados. En espacios de gran altura conviene que esa varilla tenga 24 milímetros o más y que la transmitancia Uf quede por debajo de 2,0 W/m²K.
Lo que realmente decide el resultado
La envolvente de un expositor de automoción se juzga en dos momentos: cuando la marca audita la imagen, y cuando el jefe de taller lleva tres años abriendo el mismo hueco cincuenta veces al día. El primer examen se aprueba con un lacado correcto. El segundo, solo con un ensayo de ciclos por encima de 100.000.
Vamos, que la diferencia entre un proyecto que envejece bien y otro que genera reclamaciones cabe en un documento de tres páginas redactado antes de pedir la primera oferta. No es una cuestión de presupuesto. Es una cuestión de orden.
